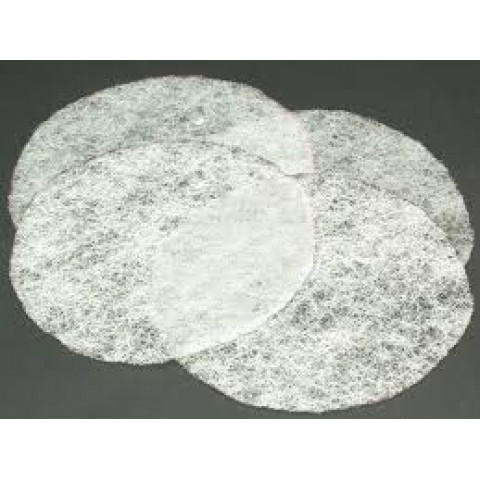

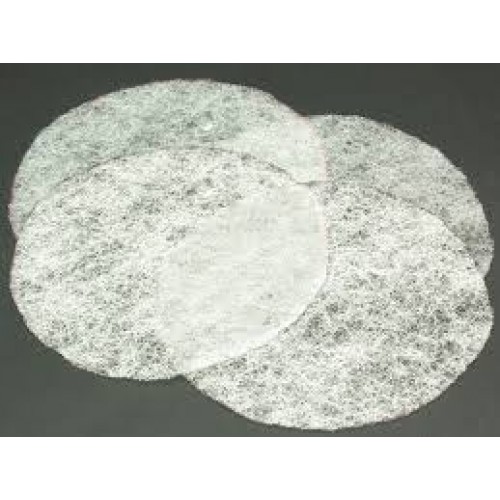

HZ CL901-9 PRE FILTER FOR CL901

  • HZ CL901-9 PRE FILTER FOR CL901

HZ CL901-9 PRE FILTER FOR CL901

    • S$61.53

       (Ex Tax: S$56.45)
  • Availability: Out Of Stock

CL-901　クリーンブース
100V
税込価格　540,000円
思いのままに移動・展開できる
組立式簡易クリーンブース
● 帯電防止剤練り込みシートを使用しているため、ホコリを寄せ付けません。
■ CL-901にはファンフィルターユニット・ブースが含まれております。

送料有料別注可能クラス1000～クラス10000 ※送料別途見積

ファンフィルターユニット(FFU) ブース
定格電圧・周波数 AC100V 50/60Hz
消費電力 60/64Ｗ（50/60Hz）
フィルター形式 HEPA（メインフィルター）、
不織布（プレフィルター）
捕集効率 0.3μm 99.97%以上
吐出風量 9.0/10.5m3/min（50/60Hz）
吐出風速 0.4/0.5m/s（50/60Hz）
（HEPA/プレフィルター装着時）
重量 12kg
（HEPA/プレフィルター装着時）
外形寸法 2000（Ｗ）×2200（H）×
850～2500（Ｄ）mm
ブース容積 3.3～11m3
換気回数 163～49回/h（50Hz）
190～57回/h（60Hz）
（縮小時～拡張時）
清浄度クラス 1000～10000
シート材質 強化繊維入りPVCシート
（帯電防止剤練り込み）
厚さ0.3mm
フレーム材質 アルミ
重量 39.5kg
別注可能 サイズやシート変更、220V仕様など
別注は1台から承ります。
※こちらの無料見積依頼書をご利用ください。
部品表はこちら
CL-901　クリーンブース


■関連製品

CL-903　クリーンブース
税込価格　428,760円   100V

新製品送料有料別注可能クラス1000～クラス10000
※送料別途見積
新設計の低価格タイプ

詳しくはこちら
  CL-903　クリーンブース
  CL-901　クリーンブース


CL-901　クリーンブース
ブース容積3.3～11m3。天井高は2.2mのゆったり空間。
さらに大きなスペースが必要なときは複数台を連結させることが可能です。
CL-901　クリーンブース

CL-901　クリーンブース
フレームは現場状況に合わせて自由に伸縮が可能。
キャスター付で簡単に移動・組み替えができるため中･短期工程時のスポット設置も容易です。
CL-901　クリーンブース

CL-901　クリーンブース
プレフィルターとＨＥＰＡフィルターを内蔵したファンフィルターユニット。
内部空間の広さを確保するために可能な限り薄く仕上げました。
CL-901　クリーンブース
  CL-901　クリーンブース

CL-901　クリーンブース
ＰＶＣシートはＥＳＤ仕様。パイプ枠にはアース端子を装備しています。
CL-901　クリーンブース

CL-901　クリーンブース
ブース内に間仕切りカーテン(CL-901-4)を装着すれば、一つのブースを多用途に使用可能。
更衣室や準備室などに用途を広げられます。
CL-901　クリーンブース

CL-901　クリーンブース
3人集まれば30分程度で組立可能。
CL-901　クリーンブース


■CL-901除塵性能
（実測値）250,000p/CF（0.5μm）CL-901最大伸長時（2500mm）始動後15分後に1000mm高のそれぞれの個所で測定。
測定箇所 0.3μm 0.5μm
① 17939 2407
② 18732 2472
③ 13884 1955
④ 8578 1237
⑤ 11780 1658
⑥ 5638 785
⑦ 9738 1526
⑧ 12032 1821
⑨ 18235 2798
⑩ 16470 2413
p/CF
■CL-901除塵性能

クリーン環境の予備知識
■粒子の大きさとフィルターの関係
■粒子の大きさとフィルターの関係

■清浄度クラス
清浄度の規格は、JIS-Ｂ9920や米国連邦規格、NASA規格などがあります。
最も代表的な米国連邦規格において、0.5μm以上の微粒子が
1CF（立方フィート）の空気中に何個あるかで、クラス○○○と呼びます。
◆クラス1000・・・微粒子が1000個以下。
◆クラス10000・・・微粒子が10000個以下。

■クラス別の主な作業（参考）
■クラス別の主な作業（参考）
エレクトロニクス分野
精密機器分野
バイオ医薬分野



■交換部品           ■別売部品

CL-901-1　ファンフィルターユニット
税込価格　194,400円
送料有料
CL-901-2　ＨＥＰＡフィルター
税込価格　43,632円

CL-901-4　間仕切りカーテン
税込価格　23,868円
■ HEPA・プレフィルターを含むファン一式
■ CL-901/903用
CL-901-1　ファンフィルターユニット

■ HEPAフィルターのみ
■ CL-901/903用
CL-901-2　ＨＥＰＡフィルター

■ 清浄空間を仕切る
間仕切りカーテン
■ CL-901用
※ 写真のフレームは
含みません。
CL-901-4　間仕切りカーテン

CL-901-9　プレフィルター
税込価格　4,968円
新製品
CL-901-7　クリーンブース用シート
税込価格　151,200円
送料有料
CL-901-5　接続テープ
税込価格　11,124円
■ プレフィルターのみ
■ 4枚入
■ CL-901/903用
CL-901-3　プレフィルター

■ CL-901用

■ 面ファスナー式で簡単にCL-901を2台連結可能。
■ CL-901用

CL-901-8　フレーム一式
税込価格　237,600円
送料有料

■ CL-901/Z-902用
CL-901-8　フレーム一式
